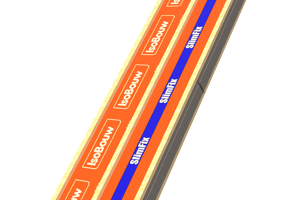

SlimFix-XT Passief M dakelementen

Energieneutraal en/of passief bouwen met constructieve dakelementen

Constructieve ribben in het element

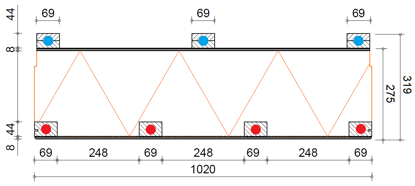

Aan de witte zichtzijde zijn 4 constructieve ribben in het element opgenomen met de afmeting 44x69 mm:

• Omdat het element via de constructieve ribben op de gording wordt vastgezet, zijn er minder schroeven nodig.
• Deze constructieve ribben bieden de mogelijkheid om aan de binnenzijde een regelwerk te plaatsen met een plafondafwerking.

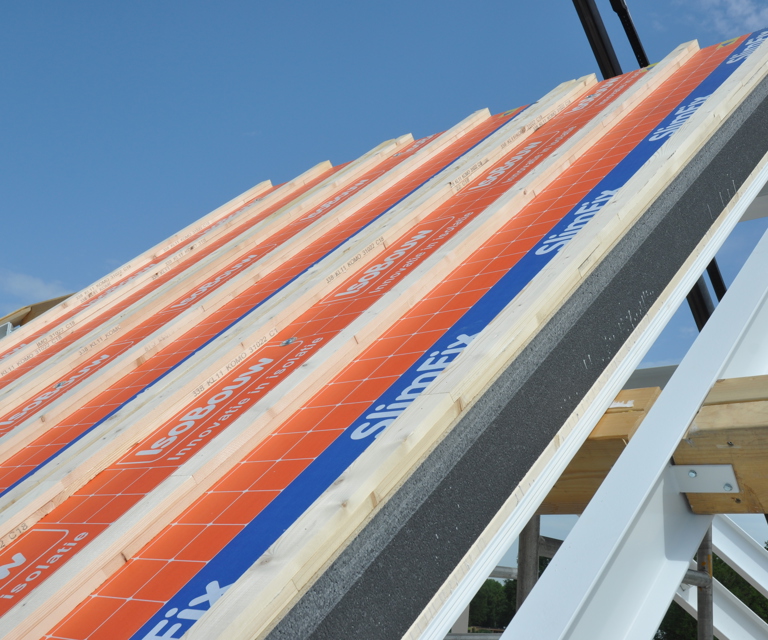

Constructieve tengels aan de bovenzijde

De bovenzijde is voorzien van constructieve tengels van 44 mm (hoogte) x 69 mm (breedte).

• Extra ventilatieruimte onder de pannen.
• De elementen zijn beter beloopbaar.
• Op aanvraag kunnen de tengels verlengd worden met een overstek van 50 cm. Hierdoor is bijv. een eenvoudige realisatie van een boeiverjonging mogelijk.
• Dankzij de 44 mm hoogte is het mogelijk om met standaard, 44 mm hoge, latten aan te sluiten voor bijv. de realisatie van een bakgoot.

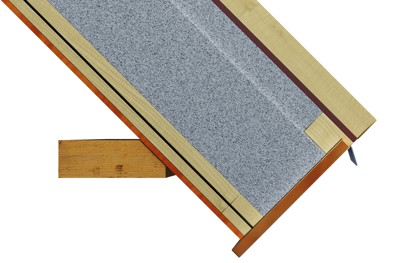

Constructieve ribben aan de gootzijde

Ook aan de gootzijde zijn 2 constructieve ribben in het element opgenomen:

• Met infrezingen voor een geïntegreerde afwatering.
• Diverse afwerkmogelijkheden van de dakrand.

Een goede luchtdichting

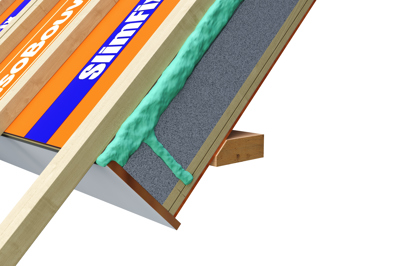

Op SlimFix^XT Passief M zitten op meerdere plekken extra voorzieningen om een compleet luchtdichte dakconstructie te realiseren met behulp van luchtdichte naadprofielen en flexibel blijvende PU-schuim.

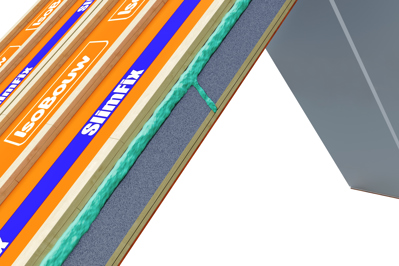

Luchtdichte afdichting van buiten naar binnen

Over de gehele lengte van het element is aan de bovenzijde een afdichtingsgoot.

Luchtdichte afdichting van goot naar nok

Op diverse plaatsen is een verticale afdichtingsgoot die de luchtcirculatie vanuit de goot voorkomt.

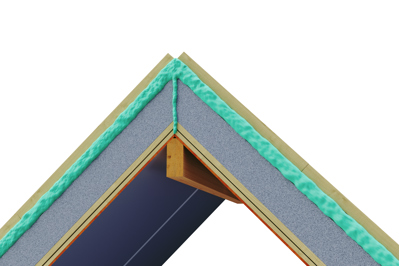

Luchtdichte afdichting van de nok

Ook in de nok bestaat de mogelijk om in iedere breedte de naad over de gehele hoogte af te schuimen.

Leverbaar met maatwerk

• Leverbaar met kopgeveloverstek-voorziening, boei- of gootverjonging.
• Dakplaten zijn geschikt voor plaatsing van dakramen (direct of op een later moment) zonder extra onderconstructie.
• Dakraam- en dakkapelsparingen kunnen, indien gewenst, fabrieksmatig voorzien worden.

Toepassingsgebied

SlimFix^XT Passief M dakelementen zijn toepasbaar onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. Voor andere dakbedekkingen dan betonpannen moet overleg met IsoBouw en de constructeur plaats vinden.

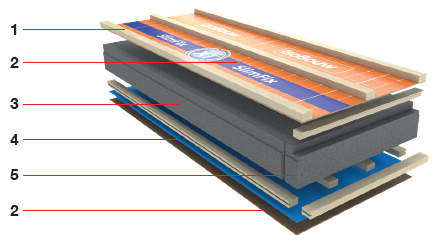

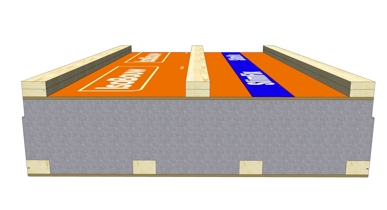

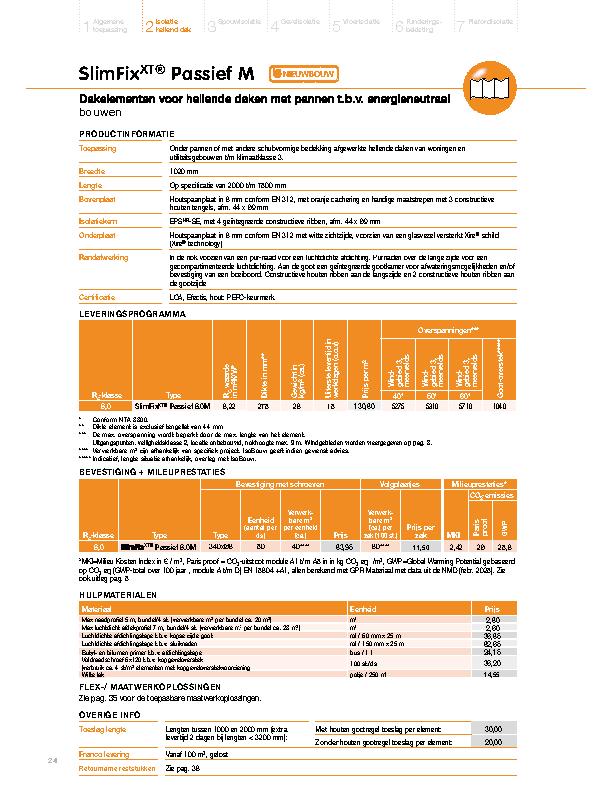

Productsamenstelling SlimFix^XT Passief M dakelementen

1. Tengellatten: Met 3 tengellatten, afm. 44x69 mm.
2. Beplating: Vochtbestendige houtspaanplaat, KOMO gecertificeerd, klasse P5 volgens NEN EN 312 en E1 volgens NEN EN 120, 8 mm dik, aan de onderzijde met witte zichtzijde.
3. Isolatiekern: Isolatiekern EPS^HR-SE volgens NEN EN 13163, met verhoogd isolerend vermogen. Met 4 geïntegreerde constructieve houten ribben van 44x69 mm.
4. Onbrandbaar Xire^® schild
5. Randafwerking: In de nok voorzien van een pur-naad voor een luchtdichte afdichting. Pur-naden over de lange zijde voor een gecompartimenteerde luchtdichting. Aan de goot een geïntegreerde gootkamer voor afwateringsmogelijkheden en/of bevestiging van een boeiboord. Constructieve houten ribben aan de langszijde en 2 constructieve houten ribben aan de gootzijde

Brandveiligheid

eperking van het ontwikkelen van brand en rook: Met een brandreactieklasse C-s2, d0 voldoet de SlimFix^XT Passief M ruimschoots aan de eis van het Bbl/Bouwbesluit.
Beperking van uitbreiding van brand: Een WBDBO van 60 minuten kan behaald worden door een brandwerend detail toe te passen op de woningscheidende wand (zie detailleringsoplossingen).

Geluid

• Vrijstaande woningen, eis: Bij een uitwendige scheidingsconstructie van een verblijfsgebied dient de karakteristieke geluidwering minimaal 20 dB te zijn (wering buitengeluid). SlimFix^XT Passief M heeft een geluidisolatiewaarde van Rw > 34 dB. Hiermee wordt dus ruimschoots voldaan aan de eis.
  Bij ‘onbenoemde ruimten’ (zolders) gelden geen eisen.
• Geschakelde woningen, eis: Bij geschakelde woningen worden er naast de wering van buitengeluid ook eisen gesteld aan het overgangsgeluid. Bij uitwendige scheidingsconstructie van een verblijfsgebied moet de karakteristieke geluidwering minimaal 52 dB zijn.
  Hier wordt doorgaans aan voldaan bij toepassing van SlimFix^XT Passief M. Dit is afhankelijk van de grootte van de verblijfsruimte. IsoBouw kan indien gewenst projectspecifiek advies geven.

Dakelementen voor energieneutraal bouwen met extra aandacht voor de luchtdichtheid

Bij energieneutraal bouwen of het bouwen volgens de passiefhuis-methodiek gelden extra spelregels bij de verwerking van de dakelementen. Vooral de luchtdichte aansluiting van de dakelementen onderling en met de overige bouwdelen is van belang voor een effectief resultaat. Bij levering ontvangt u naast de algemeen SlimFix verwerkingsvoorschriften uitgebreide verwerkingsinstructies voor de verwerking van de SlimFix^XT Passief M dakelementen.

Indien de elementen voorzien zijn van een kopgeveloverstekvoorziening verwijzen wij naar bijgesloten  verwerkingsmethode.

Tips voor verwerking

• Zorg bij opslag dat de dakelementen vrij van de grond liggen.
• Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
• Werk de zichtzijde af met luchtdichte afdekprofielen.
• Nok en naden goed afdichten met bijvoorbeeld flexibele schuim.
• Direct onder het dak gelegen ruimtes goed ventileren.

Certificaten SlimFix^XT Passief M dakelementen

Klik op het betreffende logo voor het certificaat:

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakelementen niet noodzakelijk voor dit product.

Classificatie SlimFix^XT Passief M dakelementen

Klik op het betreffende logo voor de brandclassificatie:

De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

Hulpmaterialen dakelementen rekentool

Met behulp van deze hulpmaterialen rekentool kunt u bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen u nodig heeft en waar deze toegepast moeten worden.

Bij complexere dakconstructies geven wij u graag een projectspecifiek advies. Stuur hiervoor uw projectgegevens naar info@isobouw.nl

Tool openen

Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.
