SlimFix Spoor dakisolatieplaten

Dé dakisolatieplaten voor een geïsoleerde en waterdichte sporenkap

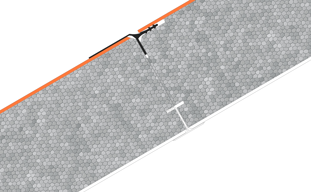

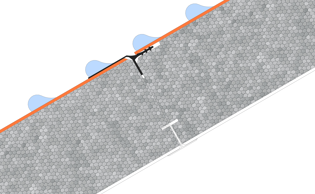

SlimFix Spoor wordt geleverd inclusief EPDM profielen. Dit profiel wordt in het werk geplaatst in de langsnaden aan de panzijde. Zonder verdere extra handelingen zorgt het voor een luchtdichte en afwaterende isolatieschil. Het EPDM-profiel sluit de overgang tussen twee elementen naadloos af. Het afdekprofiel aan de binnenzijde doet hetzelfde. Het resultaat: Zowel aan de binnen- als de buitenzijde een perfecte luchtdichte aansluiting.

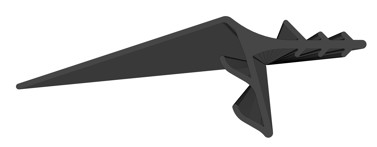

• Het EPDM-profiel

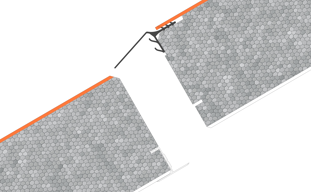

• Het EPDM profiel wordt vooraf aangebracht in het SlimFix Spoor element en vervolgens over de vorige isolatieplaat geschoven.

• Een gegarandeerde afwatering.

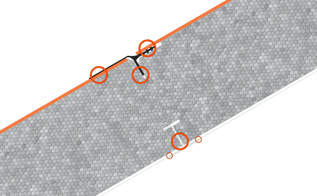

• Een optimale luchtdichting van de binnen- en buitenzijde.

Overige productvoordelen:

• Een afwatering zonder de noodzaak de langsnaden af te dichten of af te plakken.

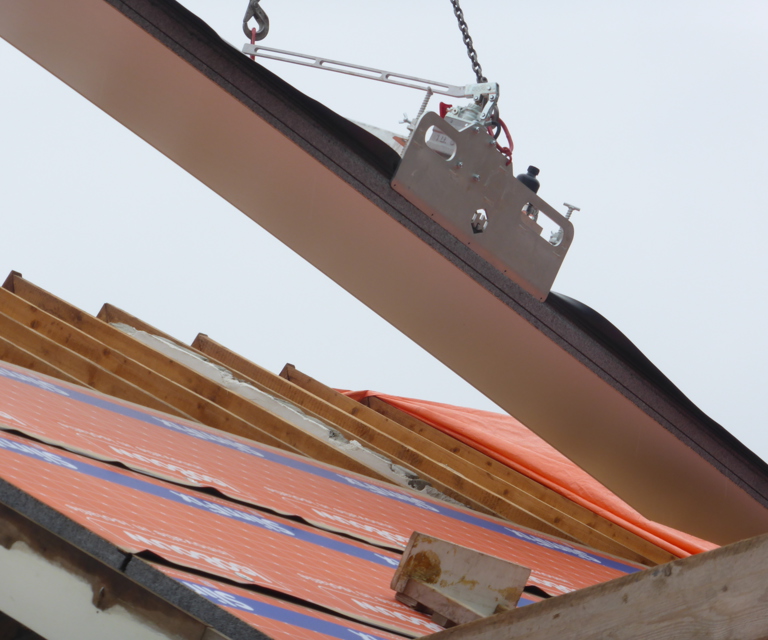

• Verwerkbaar met een kraan (HTZ dakplatenklem).
• Dakelementen met een vlakke bovenzijde, zonder schubvorming.
• Een harde, goed beloopbare, bovenzijde.
• Dankzij EPS^HR hoge isolatiewaarden met extreem dunne panelen.
• Dunne en lichte dakisolatieplaten = meer verwerkingsgemak.
• Een beperkte opbouwhoogte = eenvoudige realisatie van aansluitingen.
• Ongevoelig voor vocht en duurzaam.
• Makkelijk op maat te maken zonder gezondheidsschadelijke stofhinder.
• Voorzien van handige referentiestrepen voor een snelle bevestiging op de sporen.

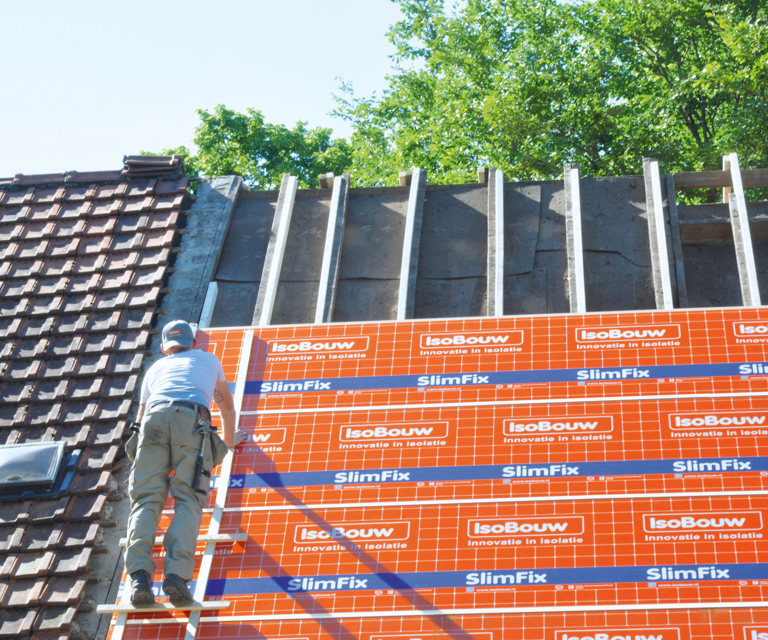

• Een schuin dak isoleren met een esthetisch afgewerkte binnenzijde.
• Op aanvraag ook leverbaar voor nieuwbouw (XT-versie).
• Uitstekende prijs/kwaliteit verhouding.

Toepassingsgebied

SlimFix Spoor dakisolatieplaten zijn isolerende en waterkerende elementen voor toepassing op sporenkapconstructies van hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. De isolatieplaten kunnen worden afgewerkt met pannen of andere schubvormige bedekking. Toepassing is bij een sporenafstand van maximaal 650 mm h.o.h. (bij grotere overspanningen overleg met IsoBouw) en bij een hellingshoek van het dak van meer dan 20°.

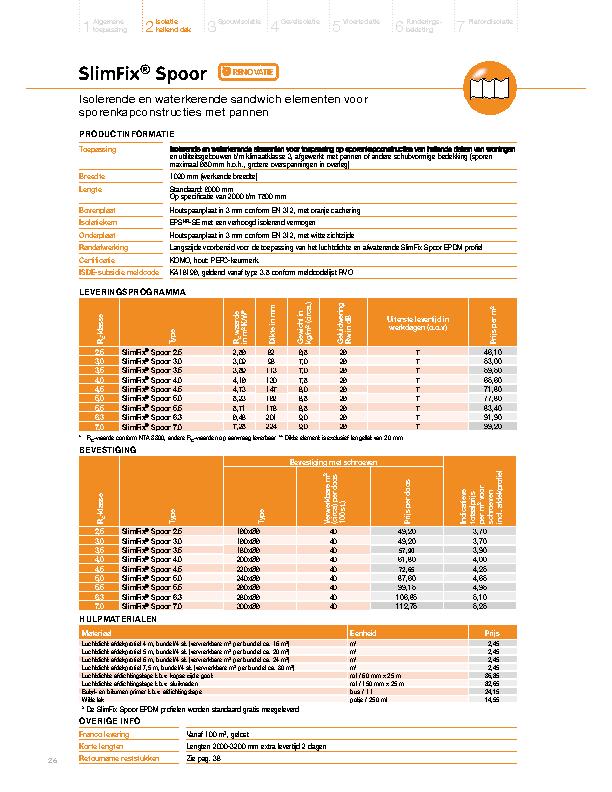

Productsamenstelling SlimFix Spoor dakisolatieplaten

• Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 3 mm dik, oranje cachering met handige referentiestrepen.
• Isolatiemateriaal: EPS^HR-SE met verhoogd isolerend vermogen.
• Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde.
• Randafwerking: Langszijde voorbereid voor de toepassing van het luchtdichte én afwaterende SlimFix Spoor profiel.

Brandveilig een schuin dak isoleren

Dakconstructies met een SlimFix Spoor dakisolatieplaat kunnen bij een woningscheidend wanddetail uitgevoerd worden met een WBDBO van meer dan zestig minuten (zei detailleringen). Dakconstructies met SlimFix Spoor dakisolatieplaten kunnen daarmee ruimschoots voldoen aan de eis van het Bbl/Bouwbesluit.

Geluid

Met SlimFix Spoor dakelementen (Rw 26) wordt voldaan aan alle geldende eisen van geluidwering bij vrijstaande woningen.
Eis: bij ‘onbenoemde ruimten’ (zolders) geen eisen, bij ‘verblijfsgebieden’ (slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Bij geschakelde woningen geeft IsoBouw projectspecifiek advies.

Milieuvriendelijke dakisolatieplaten

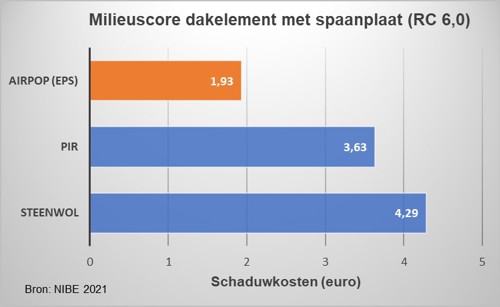

Wetenschappelijk onderzoek heeft aangetoond dat EPS-isolatiesystemen het minst milieubelastend zijn. Hiermee behoren niet alleen onze prestaties op het gebied van kwaliteit en prijs tot de beste in de markt maar ook op het gebied van duurzaamheid. Wilt u op een duurzame wijze een schuin dak isoleren dan is kiezen voor onze dakisolatieplaten de meest verantwoorde keuze: Voor een tevreden opdrachtgever, voor uw portemonnee, én voor het milieu.

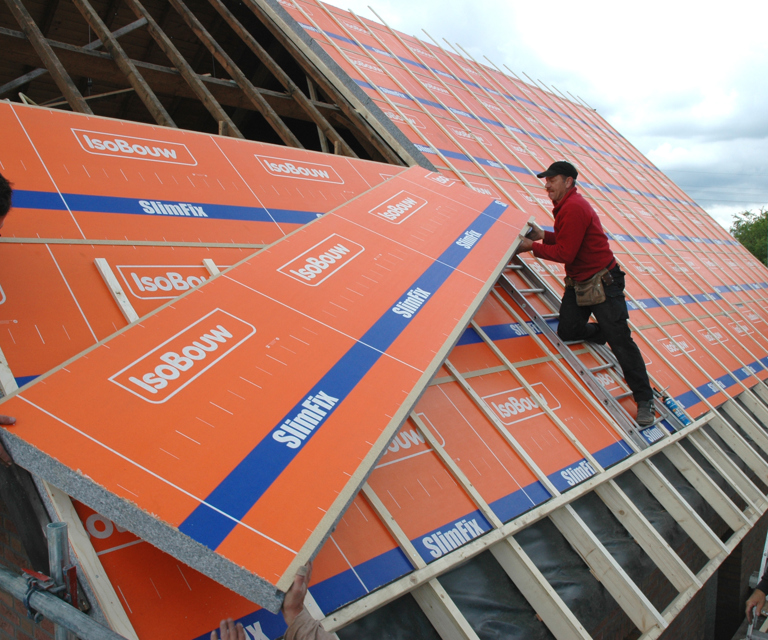

Eenvoudig verwerkbare dakisolatieplaten voor sporenkappen

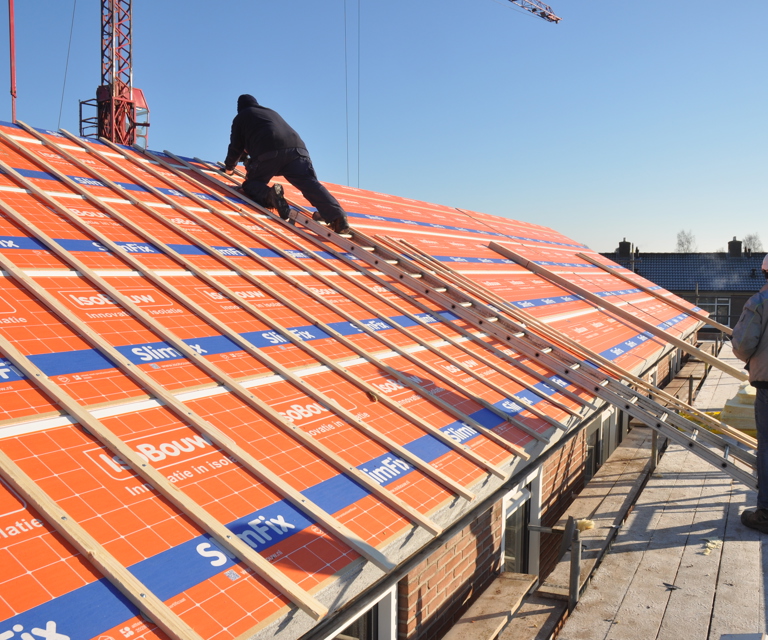

Dankzij het lichte gewicht en de unieke onderlinge aansluiting zijn de SlimFix Spoor dakisolatieplaten snel en eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift.

Tips voor verwerking

• De dakisolatieplaten kunnen handmatig getransporteerd worden.
• Het kunststof naadprofiel en het SlimFort Spoor profiel (bij types met R_c 5.5 of hoger) altijd vóór de montage aanbrengen.
• Het spoorelement bij handmatig transport omgekeerd (dus met de witte kant naar boven) over de sporen naar boven schuiven; daarna kantelen.
• Op de sporen een houten lat plaatsen als aanslag voor het eerste element en voor het opvangen van de afschuifkrachten.

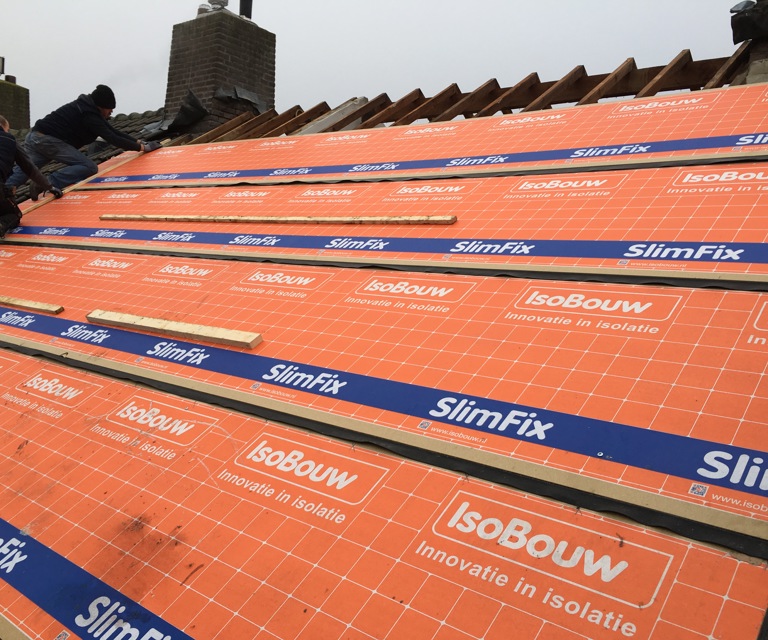

• Na plaatsing van alle dakisolatieplaten, tengels plaatsen en beide fixeren met schroefdraadnagels.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

• PDF
• DWG
• DXF

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Certificaten SlimFix Spoor dakisolatieplaten

Klik op het betreffende logo voor het certificaat:

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

• De bestektekst (in stabu- en neutraal formaat)
• 2D/3D Autodesk AutoCAD (dwg).
• 3D ARKEY / Adomi met ASD (dhg).
• 2D/3D Drawing Exchange Format (dxf).
• 3D Autodesk Revit (system family).
• 3D Autodesk Revit (model family).
• 3D BIM IFC-formaat (ifc).
