PowerKist (XL) funderingsbekisting

EPS funderingsbekisting voor paalfunderingen

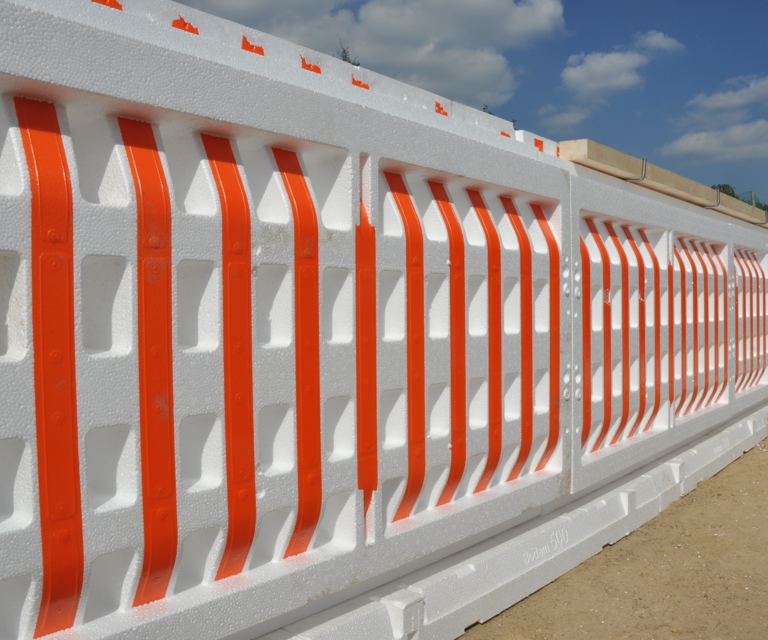

De PowerKist (XL) is een driedelige funderingsbekisting met losse bodemplaten en zijwanden, die zijn voorzien van onbreekbare PS-stroken als wapening. Dat maakt de IsoBouw funderingsbekisting tot de sterkste in de markt. Bovendien is de PowerKist (XL) beduidend eenvoudiger en sneller te verwerken dan traditionele of U-vormige EPS-systemen. Met de PowerKist (XL) biedt IsoBouw u meer betrouwbaarheid en bespaart u aanzienlijk op uw kosten.

  • Snel en arbo-vriendelijk verwerkbaar.
  • 0% klappers, 100% betrouwbaar.
  • Kostenbesparend.
  • Geen zandaanvulling nodig.
  • Logistieke voordelen.
  • Het grootste assortiment met bijna 100 maten.
  • Met hoogtes tot 1 meter!

Funderingsbekisting met gewapende kracht

Bekijk in de video hoe u bij paalfunderingen snel en eenvoudig een blijvende bekisting maakt met de PowerKist.



PowerKist funderingsbekisting voor paalfunderingen

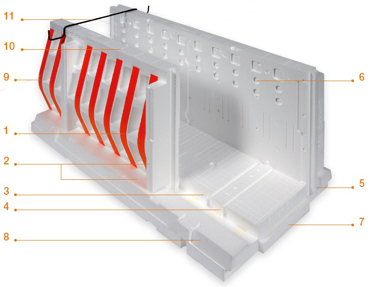

De succesfactoren voor een betere kwaliteit en meer verwerkingssnelheid

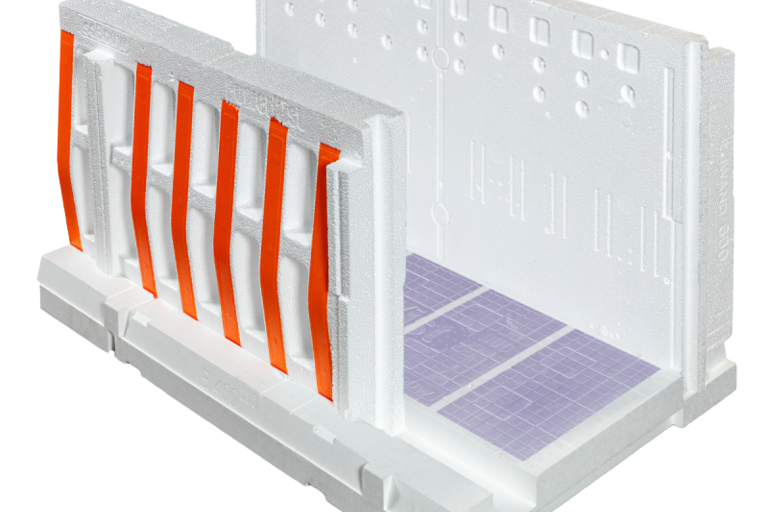

1. Geïntegreerde PS-stroken in de bodemplaten en zijwanden > de sterkste EPS funderingsbekisting > géén klappers.

EPS funderingsbekisting met geïntegreerde PS-wapening

2. Driedelig:

  • Eenvoudig en snel verwerkbaar > snelle bouwtijd.
  • Eenvoudige plaatsing van wapening > de meest arbo-vriendelijke kist.
  • Compacte aanlevering > logistiek gemak op de bouwplaats.

3. Hoeken zijn zeer eenvoudig met normale bodemplaten en zijwanden te maken dankzij een eenvoudig verwijderbare afritsstrook > geen aparte hoekstukken nodig.

Bodemplaat PowerKist funderingsbekisting t.b.v. paalfundering

4. Met handig geïntegreerde piketgaten > snelle uitlijning van de kist op de betonmaat (GPS-positionering).

5. Een gesloten systeem door de messing-groefaansluiting > geen wegvloeiend betonwater > betere betonkwaliteit.

PowerKist funderingskist met messing/groef aansluiting

6. Een funderingsbekisting met taps toelopende uitsparingen > een optimale betonhechting.

PowerKist; funderingsbekisting met goede betonhechting

7. Extra centreervoorziening > geen verschuivingen.

8. Een afgeschuinde bodemplaat > betere beloopbaarheid.

9. Gemakkelijke verplaatsing op de bouwplaats. Geen hoge obstakels omdat u de losse zijwanden pas aanbrengt na het plaatsen van de wapening.

10. Handige maataanduiding.

Een snel verwerkbare funderingsbekisting die kosten bespaart

De PowerKist (XL) is onverslaanbaar in verwerkingssnelheid. Naast de eenvoud en snelheid van plaatsing van een driedelig systeem, heeft u in tegenstelling tot andere systemen geen aanvulling met zand nodig. Bovendien kunt u werkzaamheden zoals het vlechten van de wapening, het plaatsen van afstandhouders en het aanbrengen van sparingen veel sneller uitvoeren.

Toepassingsgebied PowerKist (XL) funderingsbekisting

De funderingskist is toepasbaar als verloren bekistingssysteem van funderingsbalken bij paalfunderingen in de utiliteits- en woningbouw.

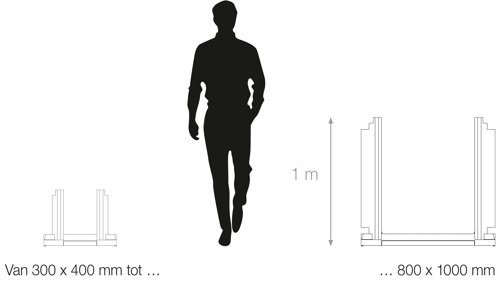

Bijna 100 maten EPS bekisting met PowerKist en PowerKist XL

PowerKist PowerKist XL
PowerKist PowerKist XL

Het assortiment EPS bekisting van IsoBouw bestaat uit maar liefs 98 maten. Deze variëren van een breedte/lengtemaat van 300 x 400 mm bij de PowerKist tot 800 x 1000 mm bij PowerKist XL. Deze groter funderingsmaat is uniek in de markt. IsoBouw is dankzij innovatieve productietechnieken als enige in staat om de EPS-bekisting dusdanig sterk te maken dat deze bestand is tegen de extreem hoge
betonbelasting.

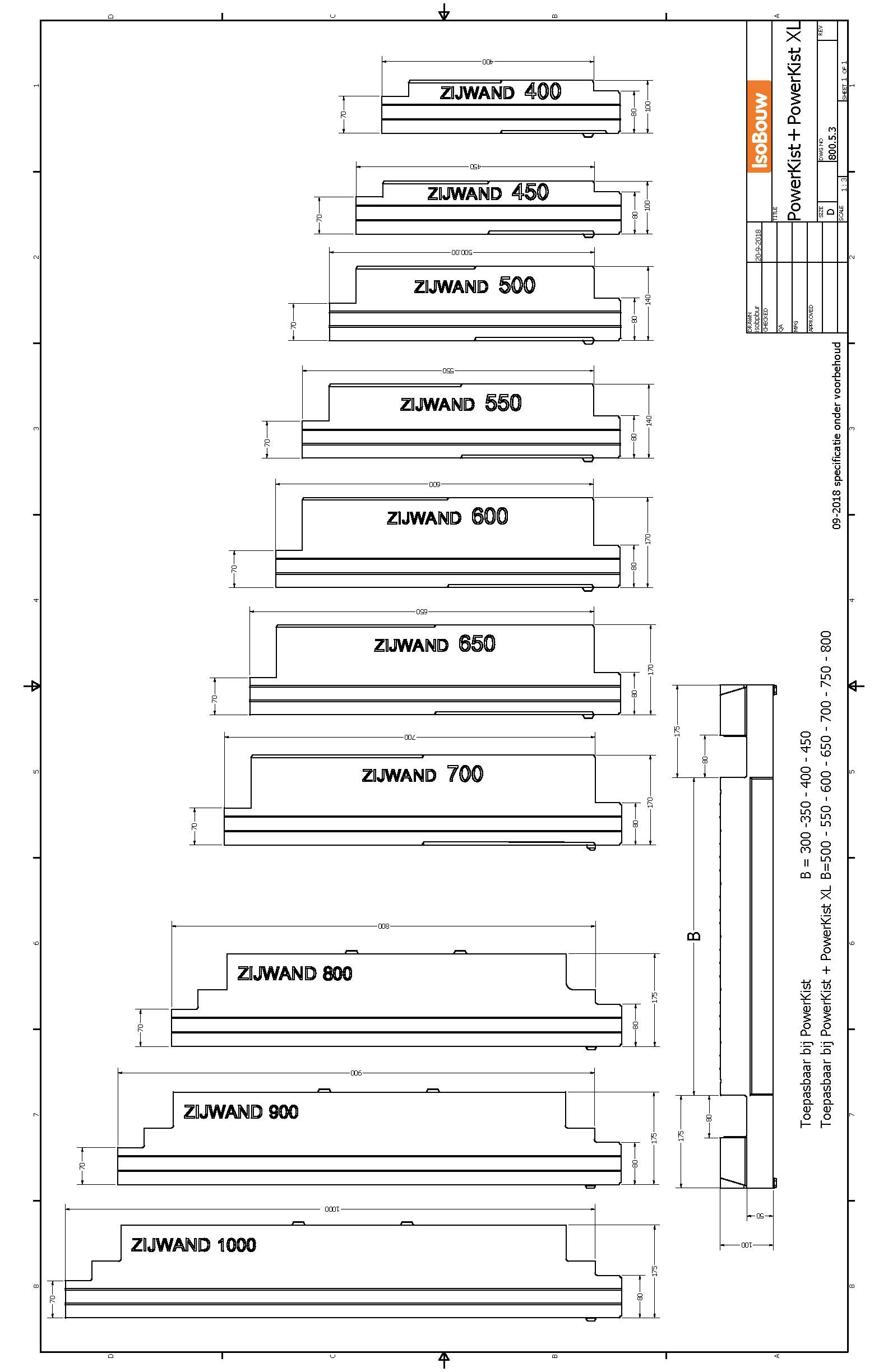

kist maten

Kwaliteit dankzij uitgebreide research

 krachtproef op de PowerKist funderingsbekisting

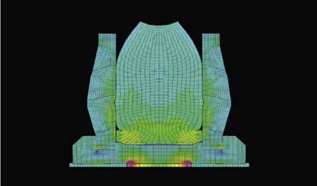

De PowerKist (XL) funderingsbekisting onderwerpt IsoBouw regelmatig aan diverse proeven. Daarbij wordt onder meer gebruik gemaakt van moderne simulatietechnieken om de prestatie van de funderingskist te perfectioneren. Maar IsoBouw doet ook proeven die de dagelijkse praktijk op de bouw zo realistisch mogelijk nabootsen. Het resultaat: De best functionerende funderingskist waarop u kunt vertrouwen.

Een funderingskist voor paalfunderingen met bewezen prestaties

 Vergelijk PowerKist funderingsbekisting met U-kist

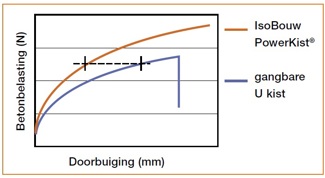

Vergelijkend onderzoek tussen de PowerKist en andere systemen levert het bewijs: De PowerKist heeft een aanzienlijk geringere doorbuiging bij dezelfde betonbelasting en is veel beter bestand tegen een hogere drukbelasting (zie grafiek).

PowerKist: Snel een eenvoudig verwerkbare EPS funderingsbekisting

Bekijk hoe eenvoudig deze funderingskist toegepast wordt.

Tips voor verwerking

De PowerKist is veilig, eenvoudig en arbovriendelijk te verwerken zonder beschermende hulpmiddelen. Deze funderingsbekisting is het voorkeursysteem van de Stichting Arbouw.

  • "Gebruik bij polystyreenbekisting bekisting met losse zijwanden. Hierbij zijn de stapelhoogten aanzienlijk lager en de wapening kan met veel minder inspanning sneller geplaatst worden dan bij de bekisting in de gesloten U-vorm".
  • "Schrijf in het bestek bekisting met losse wanden voor. Gebruik bij het plaatsen van wapeningsconstructie in de bekisting altijd een kraan".

U kunt hier de volledige verwerkingsvoorschriften voor de PowerKist funderingsbekisting en de aanvullende instructies voor de PowerKist XL downloaden met duidelijke stapsgewijze instructies. Bij iedere levering wordt bovendien een verwerkingsvoorschrift meegeleverd.

De verschillende verwerkingsfases in beeld:

 1: Zodanig egaliseren en verdichten van
het zandbed dat de bodemplaten
voldoende worden ondersteund
 2: Stellen en vastzetten van eind-, hoek- en T-stukken  3: Opvullen met rechte bodemplaat en
vastzetten. Sparingen aanbrengen

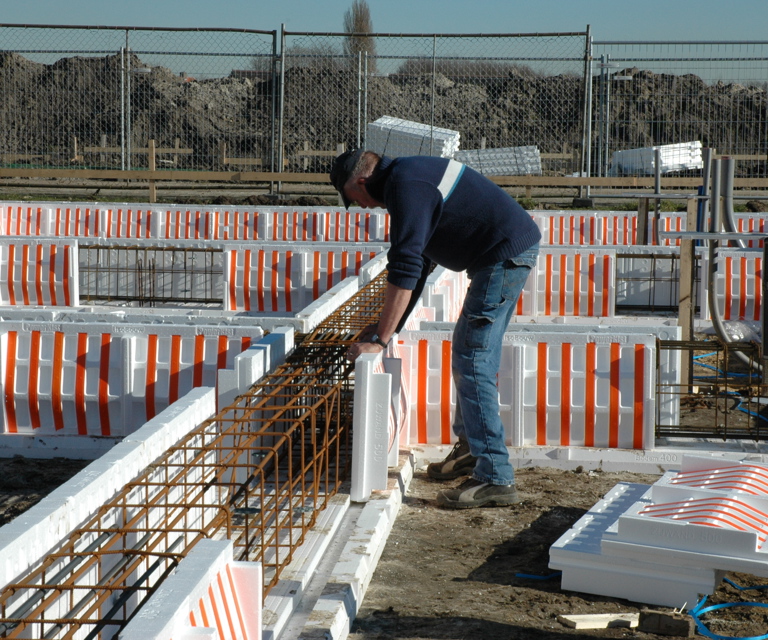

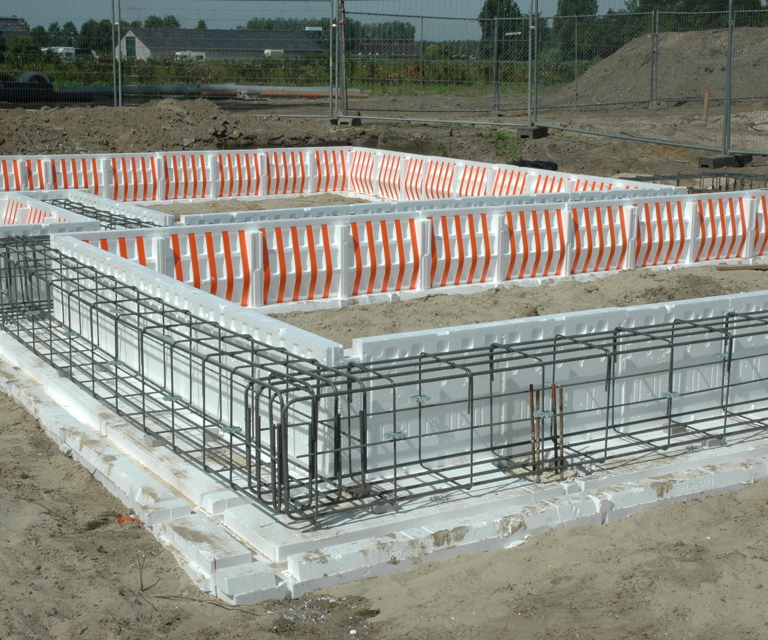

4: Wapening plaatsen en afstandhouders
aanbrengen die voldoende betondekking
geven en geschikt zijn voor isolatie of
zachte ondergrond
5: Eventueel sparingen maken 6: Zijwanden plaatsen
7: Bovenbeugels aanbrengen,
ca. 600 mm h.o.h.

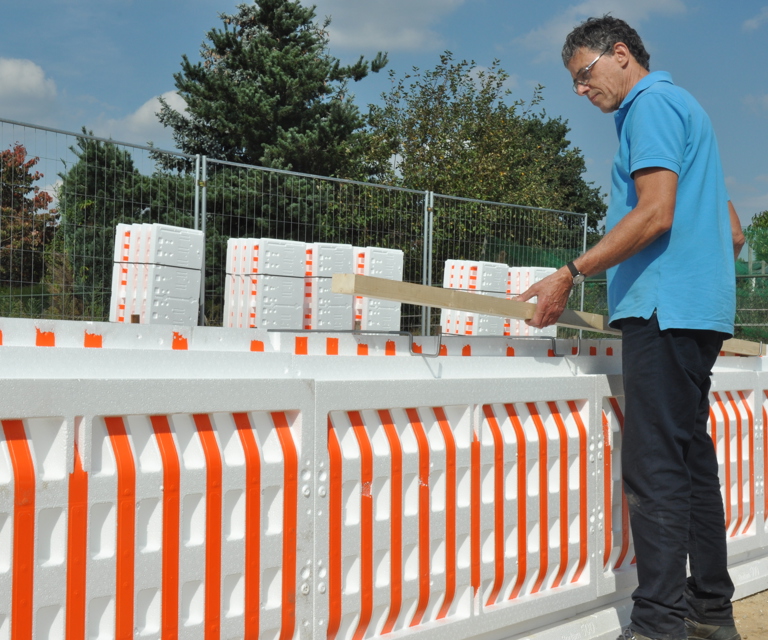

8: Houten ribben (afm. 50x70 mm) in
bovenbeugels leggen en klampen bij
hoeken

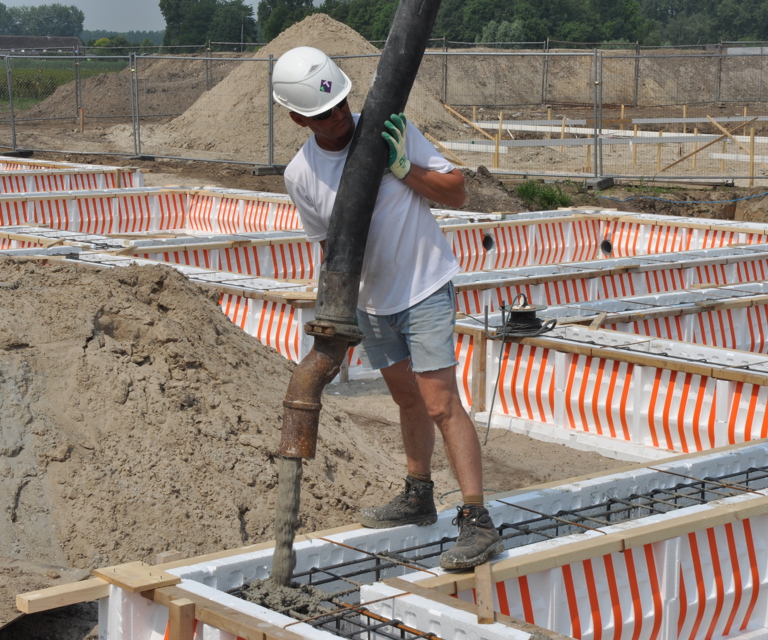

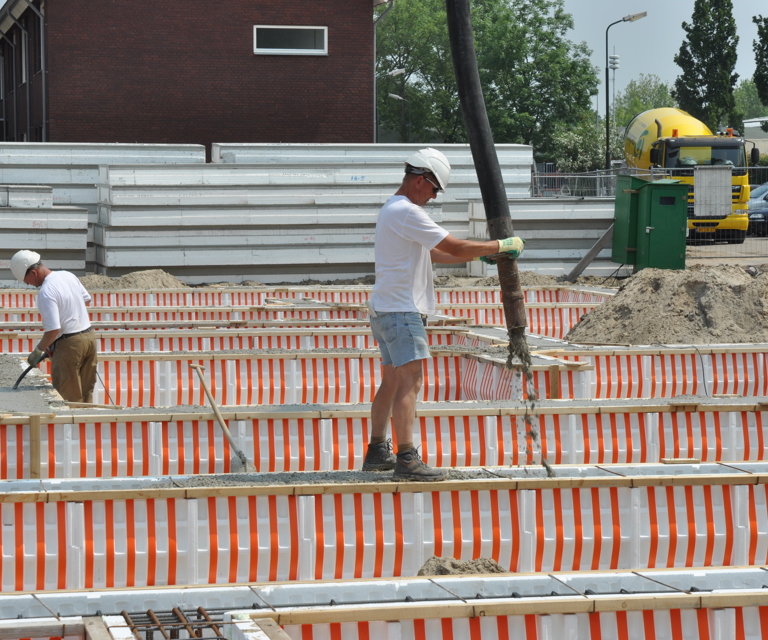

9: Beton storten

Aanvullende werkzaamheden bij de toepassing van de PowerKist XL:

fundering met PowerKist

PowerKist versteviging fundering

bovenbeugels bij EPS funderingsbekisting

Bij o.a. paalkop-sparingen en doorvoeren door de zijwand XL-beugels onder de bodemplaat plaatsen

Een houten regel plaatsen in de XL-beugel aan de onderzijde

Ook aan de bovenzijde een XL-beugel toepassen voor de bevestiging van de houten regel
zijwandversteviging funderingskist PowerKist XL doorvoeren fundering met PowerKist XL Hoekoplossing funderingskist PowerKist XL
Voorbeeld van een totale versteviging bij een paalkop-sparing Voorbeeld van een versteviging bij doorvoeren door de zijwand Ook bij hoek-, T- en eindstukken met de XL-beugels en houten regels de kist verstevigen (zie het verwerkingsvoorschrift voor uitgebreide instructies)
T-stuk oplossing fundering PowerKist XL
Voorbeeld van een versteviging bij T-stukken



IKC Meester Verwers te Zoetermeer

Als je dit systeem eenmaal ervaren hebt, wil je echt niets anders meer”.

Aannemer: Blanksma Bouw uit Alphen ad Rijn
Producttoepassing: PowerKist en PowerKist XL



Door onder meer de nieuwe BENG-eisen is er bij dit project gekozen voor een isolerende bekisting en niet voor een traditionele houten bekisting. In dat geval was de productkeuze van Blanksma Bouw voor de PowerKist niet moeilijk. Gevraagd naar een onderbouwing van deze productkeuze zegt uitvoerder Jeroen Wassink van Blanksma Bouw:

“Wij werken eigenlijk altijd met de PowerKist. Als je dit systeem eenmaal ervaren hebt, wil je echt niets anders meer. Bij de verwerking van PowerKist slaan wij eerst bruggetjes op hoogte. Daar tussen wordt tot aan de bovenkant van de bruggetjes zand aangevuld. Bij traditioneel moet je eerst nog een werkvloer van beton storten. Werken met de PowerKist gaat daarom veel sneller”.

“Bij de PowerKist is het erg gemakkelijk dat je eerst de bodemplaten plaats en je vervolgens alle ruimte hebt om het vlechtwerk te doen. Op deze wijze kun je ook veel secuurder het vlechtwerk uitvoeren qua dekking e.d.. De zijwanden worden direct geplaatst nadat de ijzervlechter een deel gereed heeft. Hierdoor win je tijd.

“De PowerKist heeft veel extra handige slimmigheden. Zo kan bij de bodemplaten het hoekdetail gemakkelijk losgetrokken worden voor hoekstukken. Ook handig is de geïntegreerde voorziening om de bodemplaat over je vooraf gemaatvoerde piket heen te schuiven. De kist staat zo direct op de betonmaat uitgelijnd. Er is zelfs een voorziening om de haring doorheen te prikken. Dit zijn slechts enkele voorbeelden waarmee veel handelingen niet gedaan hoeven te worden en extra kosten worden vermeden”.

Een uitdaging bij dit werk was de uitvoering van de poeren in een hoogte van 90 cm. Jeroen Wassink: “Met PowerKist XL kun je in één keer deze hoogte halen. Door de stevigheid van de kist en de beschikbare hoge maten waren de poeren gemakkelijk uit te voeren. Erg behulpzaam zijn de meegeleverde verwerkingsinstructies. Al heb ik nog wel een verbeterpuntje: De uitleg bij de binnenhoek kan nog iets duidelijker”.

De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het Retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm

Veelgestelde vragen

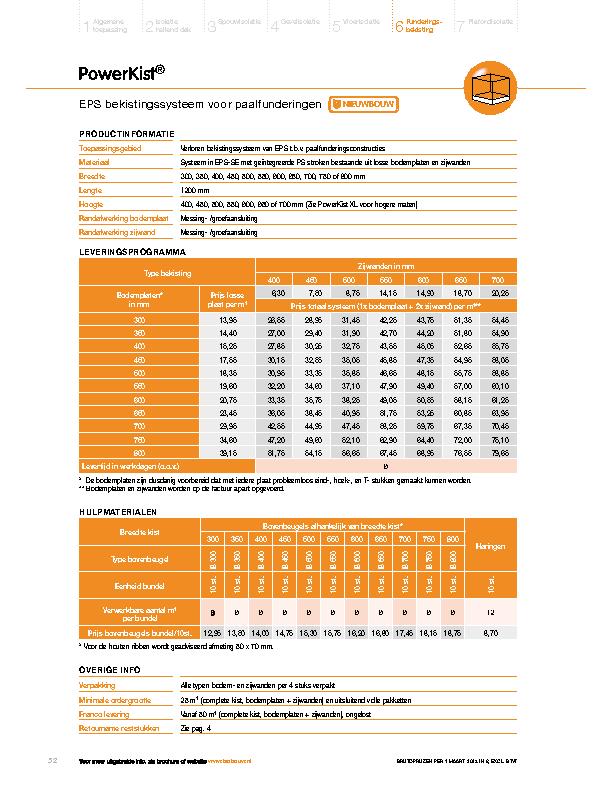

Bij de standaard PowerKist is dat 1 bovenbeugel per 0,6 m1. Bij PowerKist XL is dit afhankelijk van de hoogte van de zijwand. Op het assortimentsblad kun je zien welke hoeveelheden daar toegepast dienen te worden.

Wij geven geen druksterkte af. De druksterkte van de bodemplaat is niet relevant omdat bij een paalfundering de druk op de palen komt en niet op de kist.

De bodemplaat is 10 cm dik. Het overzicht van de exacte maatvoering is te vinden bij het kopje Downloads op deze productpagina.
